Portaherramientas para exteriores Ø40mm para grandes diámetros
Portaherramientas para montar herramientas de interiores de hasta Ø40 mm con máximo díametro interior torneable.
CódigoTD/10300/56
Válido para máquinas
TA (CMZ)TDTCTLTBI-520TBI-480
El portaherramientas está fabricado con cuerpo de acero de microfusión.

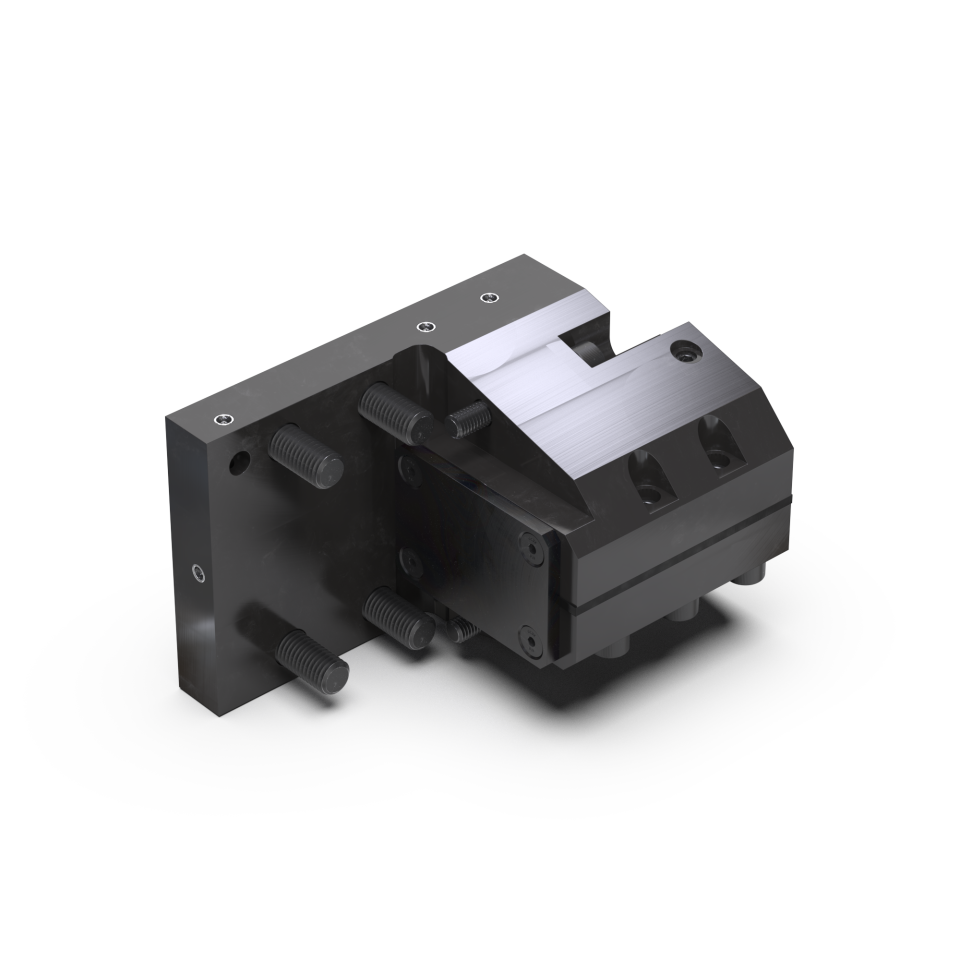

El portaherramientas está ranurado para efectuar un amarre más rígido de la herramienta pudiendo sacar más la herramienta sin vibración.

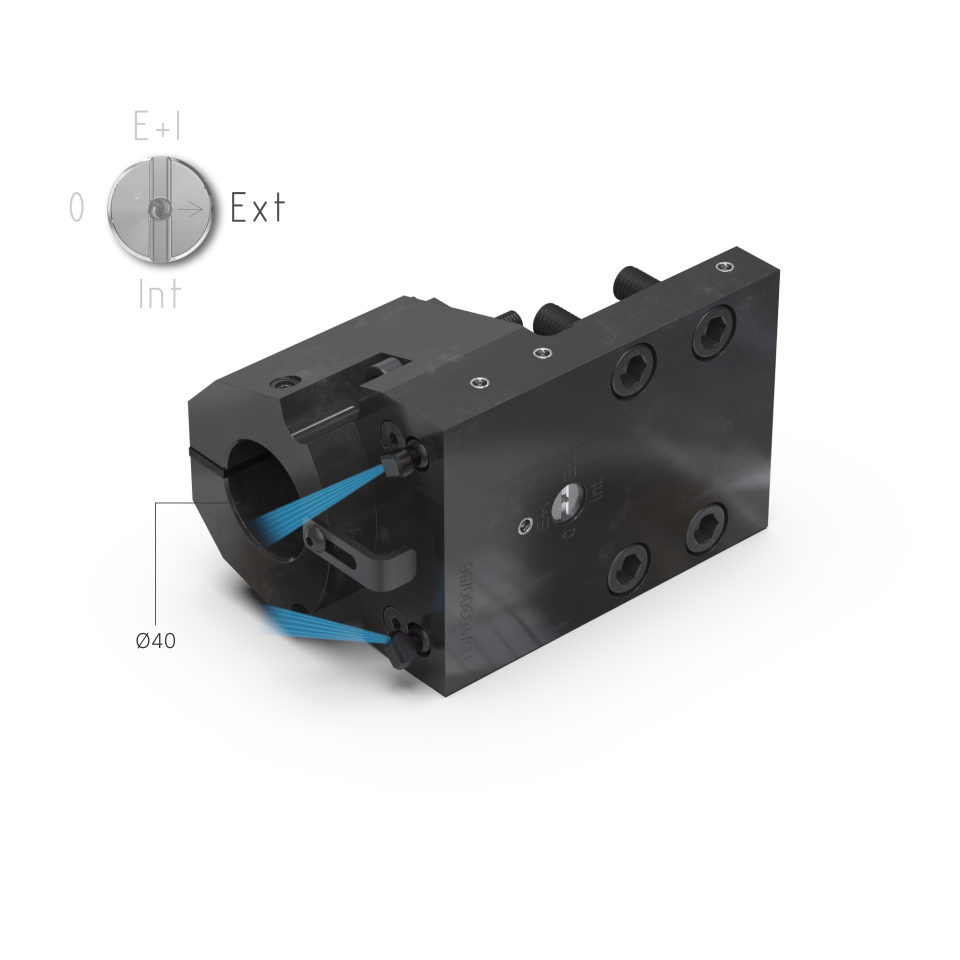

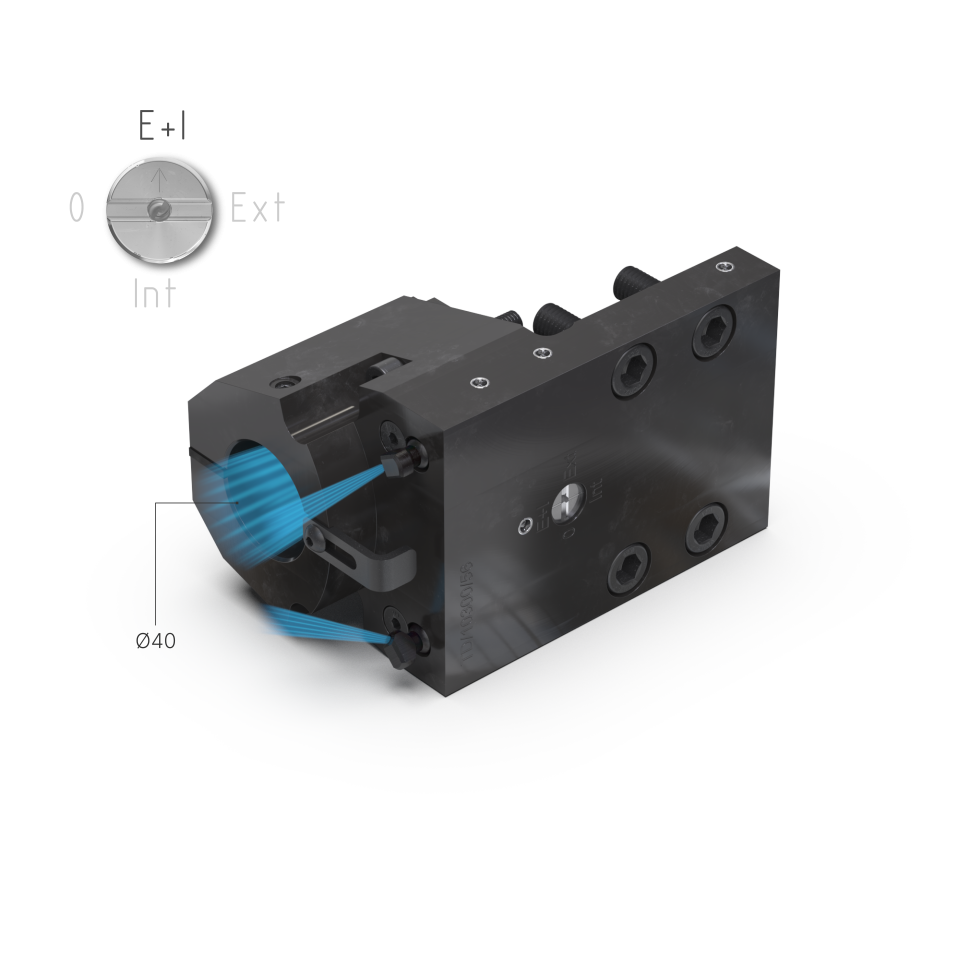

El portaherramientas admite refrigeración interior y/o exterior seleccionable mediante una válvula incorporada.

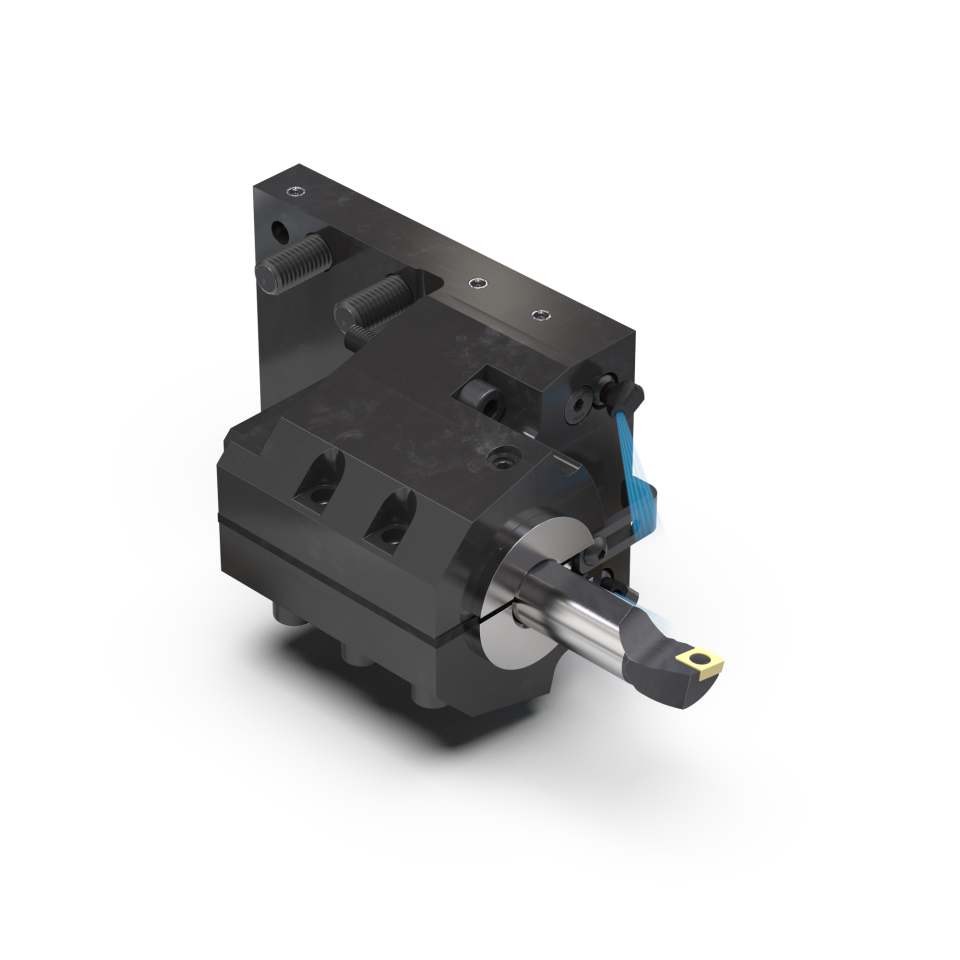

El portaherramientas dispone de una lengüeta orientadora de la herramienta. Esta lengüeta desplazable hace tope con la herramienta y se utiliza para posicionar angularmente la herramienta.
El portaherramientas se complementa con casquillos elásticos de Ø16, Ø20, Ø25 y Ø32 también disponibles en CMZ Store. Los casquillos para diámetros inferiores a Ø16 NO son elásticos al ser de diámetros pequeños.

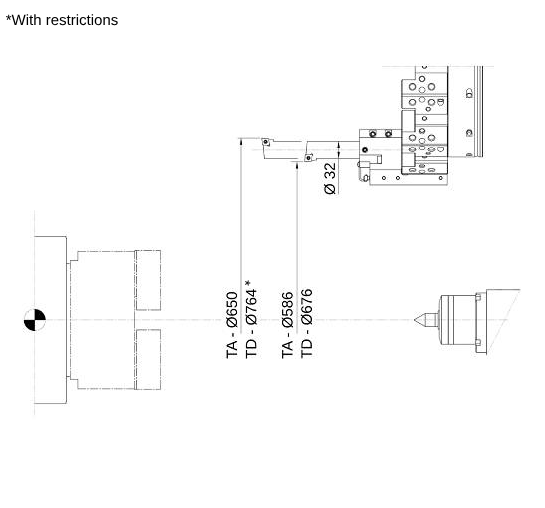

El portaherramientas permite torneados exteriores hasta Ø586mm con mandrinos de Ø32mm y Ø576mm con mandrinos de Ø40mm en modelos de torno TA de 12 posiciones
El portaherramientas permite torneados exteriores hasta Ø676mm con mandrinos de Ø32mm y Ø666mm con mandrinos de Ø40mm en modelos de torno TD y TC
El portaherramientas permite torneados exteriores hasta Ø526mm con mandrinos de Ø32mm en modelos de torno TL

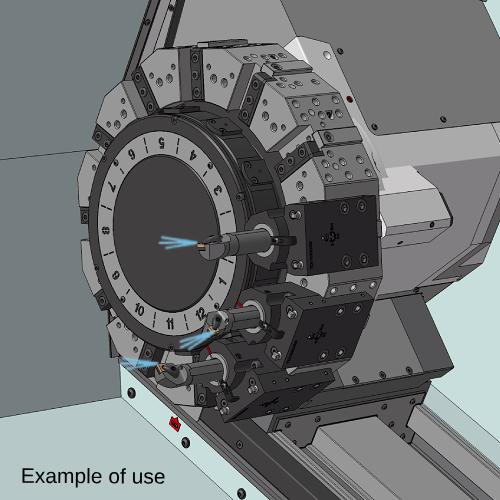

El diseño del portaherramientas permite su montaje en estaciones de torre contiguas. Para el torneado de grandes diametros debe comprobarse que no existen colisiones entre la pieza a tornear y las herramientas montadas en las estaciones adyacentes a la herramienta que se encuentra torneando
