Plan- und Längsdrehhalter für Ø695

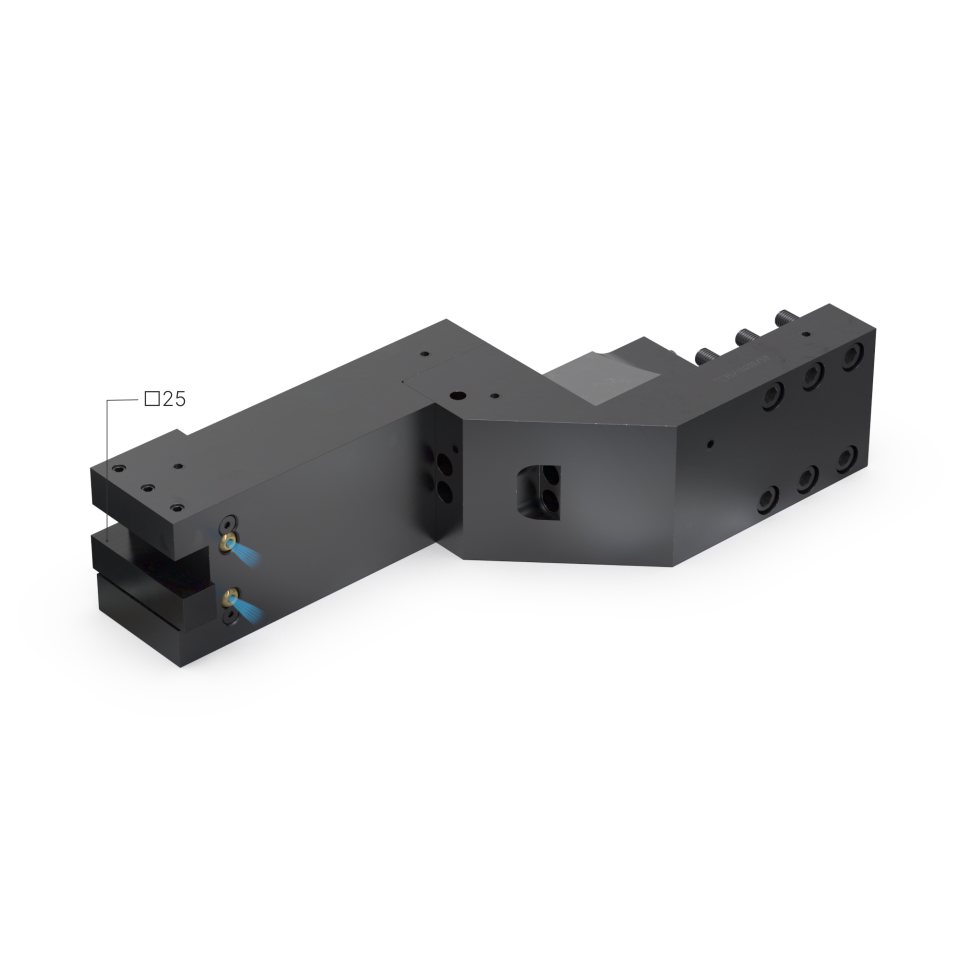

Werkzeughalter mit 4kant Aufnahme 25mm, abgesetzt, für Bearbeitung großer Durchmesser Ø0 - Ø695mm, Längsdrehen bis 200mm

CodeTC35/10000/58

Geeignet für Maschinen

Typ des WerkzeughaltersCMZ

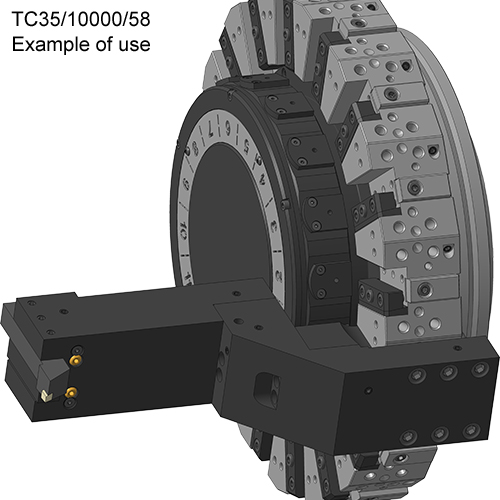

Dieser Werkzeughalter wird normalerweise auf TC/TD Maschinen mit 12fach Revolver montiert. Er kann auch auf den 16fach Revolverschieben aufgebaut werden, wobei die letzten 2 Schrauben ungenutzt bleiben. Die generelle Nutzung wird dadurch nicht eingeschränkt.
Obwohl im Ursprung für TC/TD konstruiert, kann dieser Werkzeughalter auch auf dem 12fach Revolver der TA aufgebaut werden. Die beiden letzten Schrauben bleiben in diesem Fall ungenutzt. Die generelle Nutzung wird dadurch nicht einschränkt.

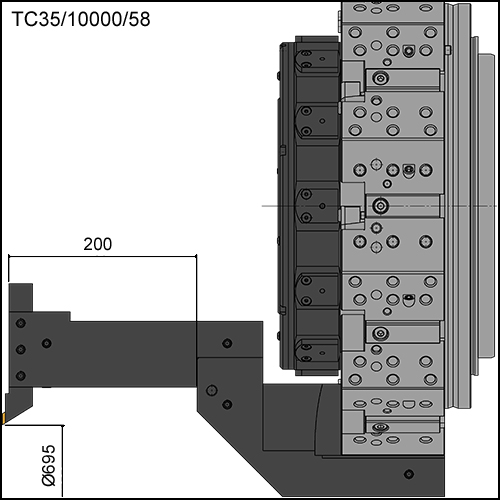

Die Auskragung beträgt 200mm. Somit können Werkstücke mit Ø695 auf 200mm Länge überdreht werden.
Der Werkzeughalter erlaubt ebenso Planbearbeitung von X=0 - X=695mm
