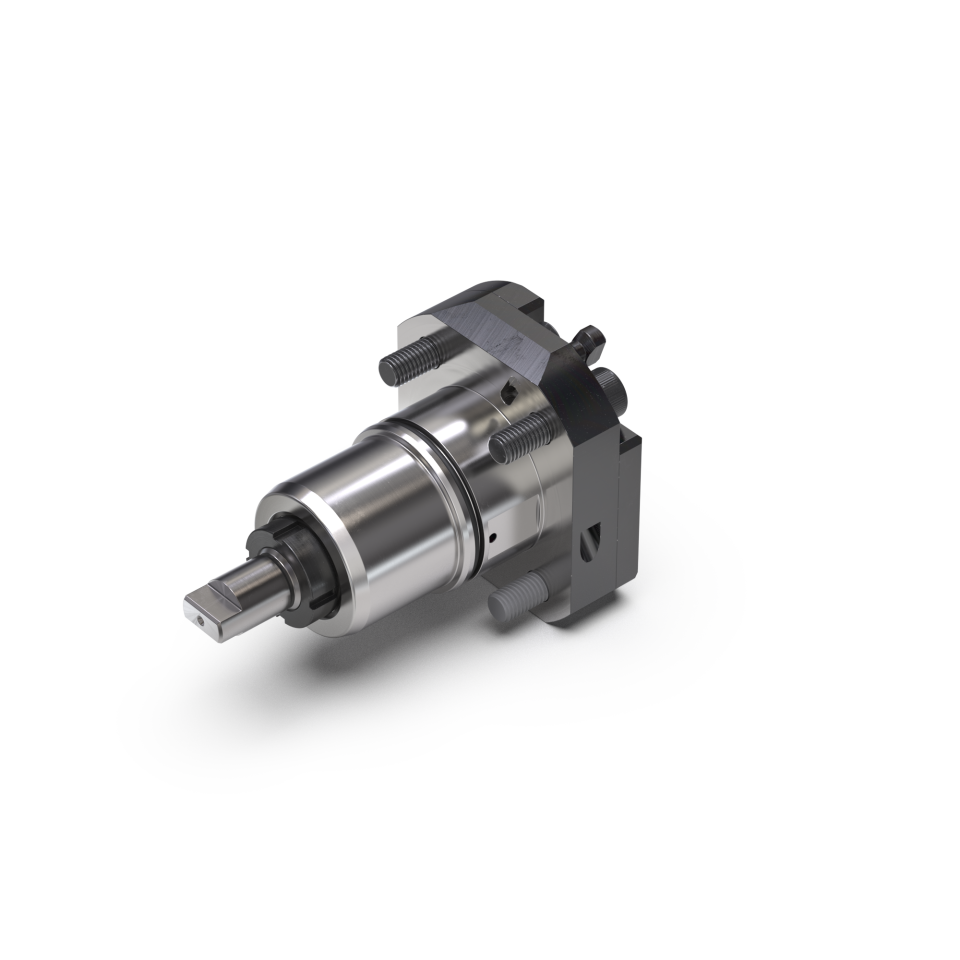

Portautensile motorizzato radiale ER16 con refrigerazione interna 70bar (12000rpm)
Portautensile motorizzato radiale ER16 con refrigerazione interna 70bar (12000rpm)

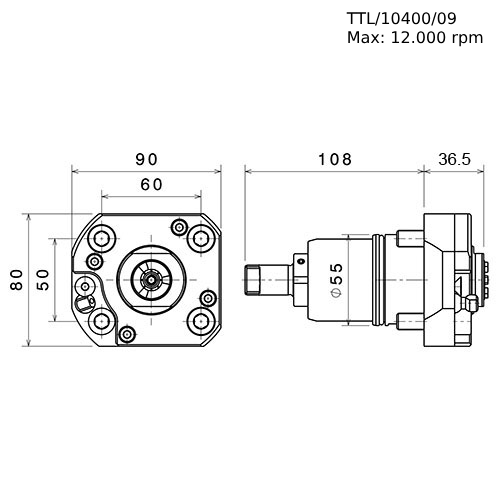

CodiceTTL/10400/09

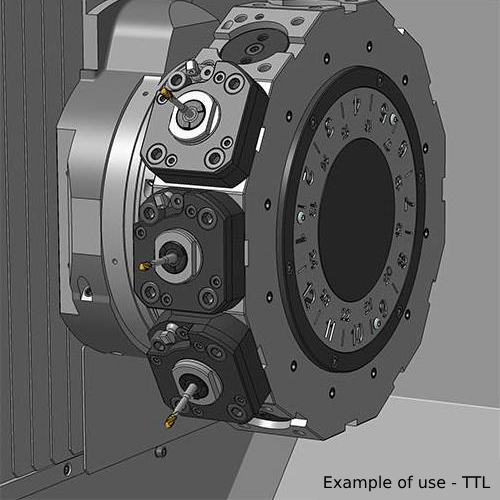

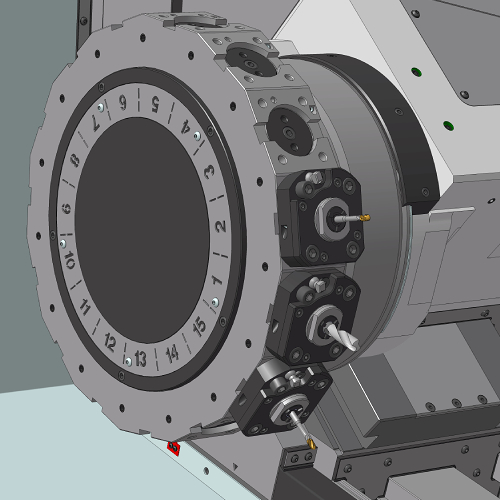

Valido per macchine

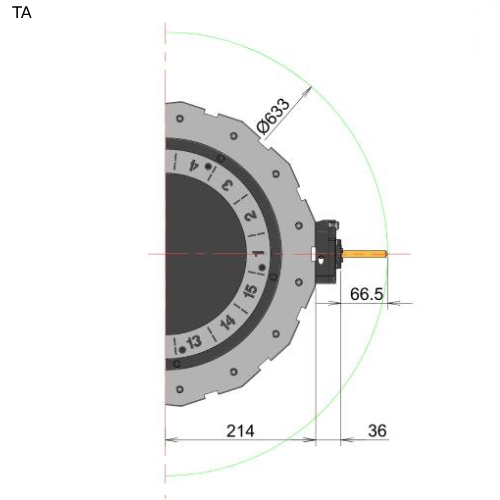

TATTLTX
Tipo di portautensiliN-55
- Velocità di rotazione massima 12.000 rpm.
- Refrigerazione esterna e/o interna (70 bar max.)
- La refrigerazione interna è realizzata mediante una guarnizione flottante con tenuta in grafite e con drenaggio esterno per evitare qualsiasi rischio di contaminazione dei cuscinetti.
- L'uscita del refrigerante deve sempre essere attivata durante la rotazione del portautensile in modo da garantire la giusta lubrificazione e quindi prolungare la vita delle tenute.
- Pressione massima del refrigerante 70 bar.
- Parte interna perfettamente a tenuta con guarnizioni rotanti PTFE e layer ceramico nella zona di contatto. Questo è di vitale importanza ed è garanzia di una lunga durata del portautensile. (è ampiamente riconosciuto come infiltrazioni di refrigerante attraverso le tenute siano il motivo principale per un deterioramento prematuro del portautensile).
- L'asse rotante del portautensile è temprato e rettificato (e NON tornito sul duro come fatto da alcuni concorrenti).
- Il portautensile è progettato con un sistema di bloccaggio della pinza ER16 di tipo compatto. Questo fa si che la pinza ER16 sia più vicina ai cuscinetti e che il diametro dei cuscinetti sia maggiore, incrementando quindi significativamente la rigidezza del portautensile.

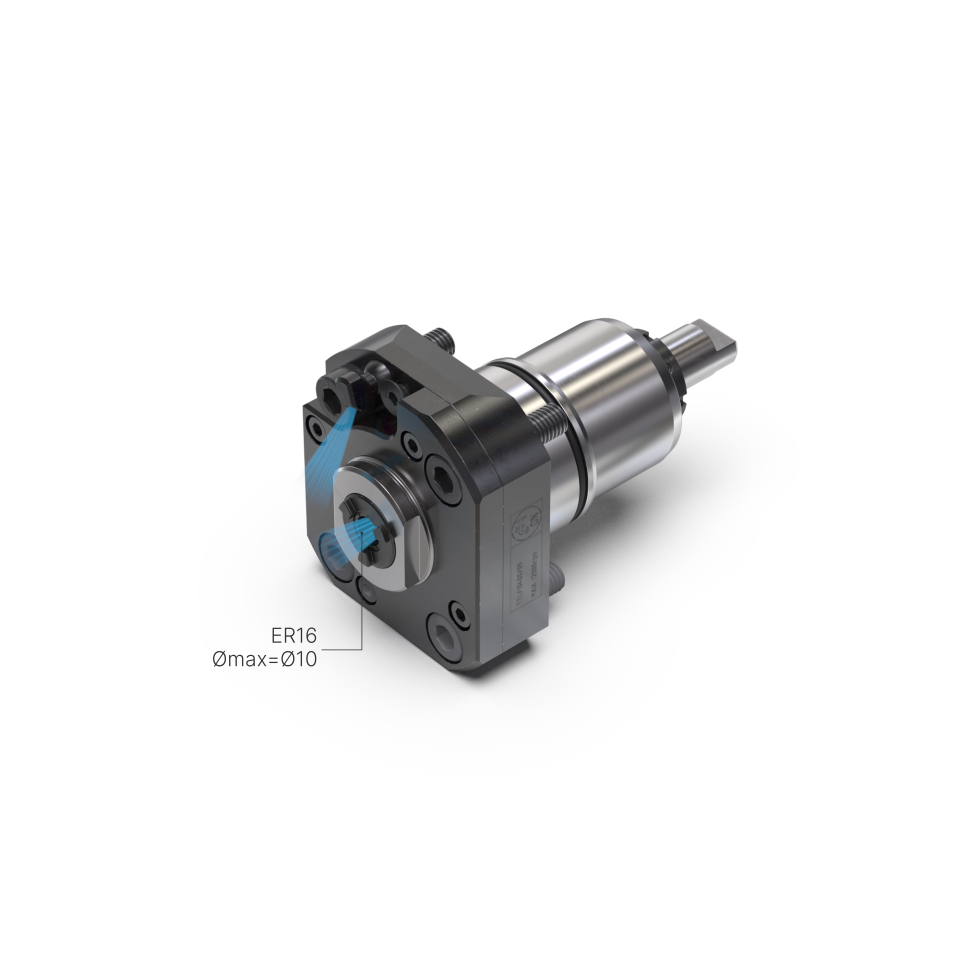

- Pinza di tipo ESX/ER 16 (non inclusa).
- Diametro massimo di bloccaggio ø10 mm.
- Per il serraggio della pinza si raccomanda l'acquisto della chiave per ER16 per i portautensili CMZ (referenza 330.12.0634).
- Per il serraggio della pinza si raccomanda l'acquisto della chiave CH32 (taglia 32mm) - referenza 330.12.001775.
- Si ricorda che serrare l’utensile nel portautensile quando lo stesso è montato nella torretta è scorretto e può danneggiare la guida di scorrimento della penna di presa del moto del portautensile motorizzato.
