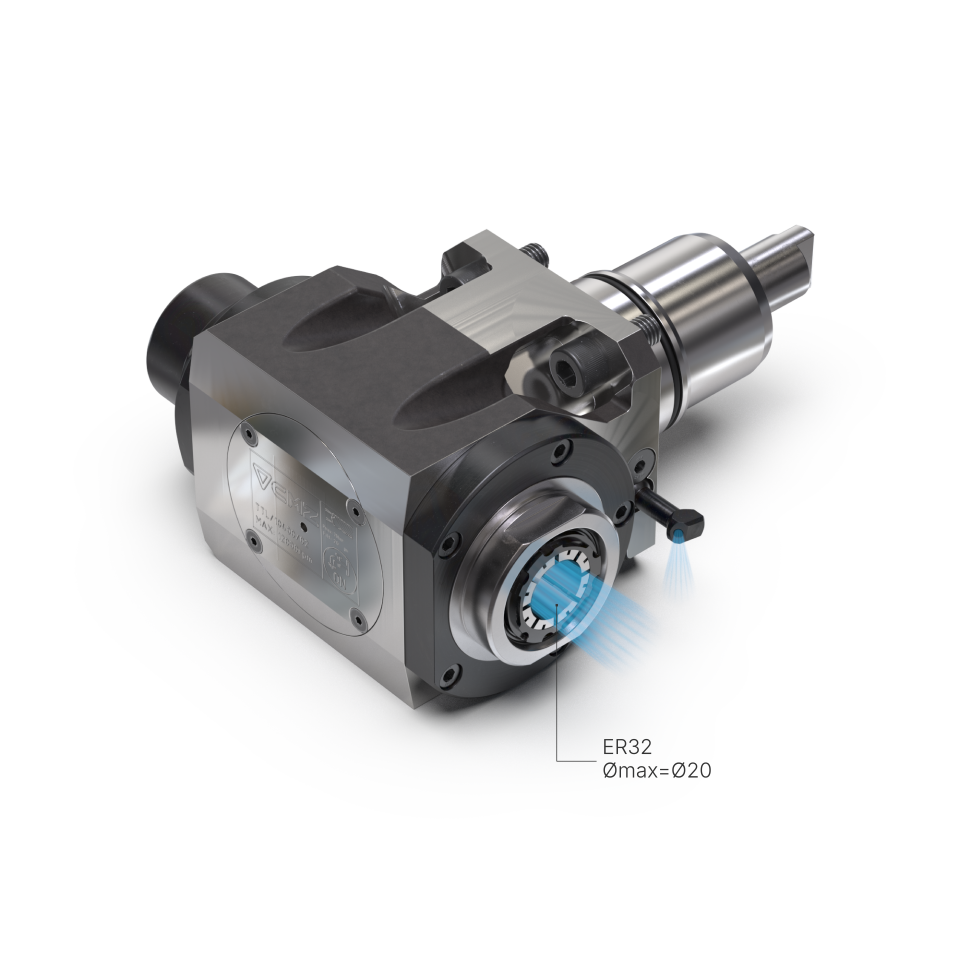

Portaherramientas motorizado axial ER32 H65, con refrigeración interior 70bar (12.000 rpm).

Portaherramientas motorizado axial ER32 H65, con refrigeración interior 70bar (12. 000 rpm).

CódigoTTL/10400/02

Válido para máquinas

Tipo de PortaherramientasN-55

Velocidad máxima 12.000 rpm.
Refrigeración interior y/o exterior (70 bar max.)
La refrigeración interior se realiza mediante junta flotante con sello de grafito con drenaje al exterior que evita cualquier tipo de contaminación de los rodamientos.
La salida de refrigerante debe estar activada siempre que el portaherramientas esté en rotación para lubrificar los sellos y prolongar la vida de la junta.
Presión máxima de refrigerante 70bar.
Interior perfectamente sellado mediante retenes de PTFE y recubrimiento cerámico del eje en las zonas de contacto. Esto es de vital importancia y gracias a ello la vida del portaherramientas es mucho más larga (es conocido que la entrada de taladrina por las juntas es el principal motivo por el cual los portaherramientas se estropean).
El eje de giro del portaherramientas está templado y rectificado (NO torneado en duro como lo hacen determinados competidores).
El portaherramientas dispone de un sistema de tuerca de amarre de la pinza ER32 de tipo compacto. Esto hace que la pinza ER32 este mas cercana al rodamiento y que el rodamiento sea de mayor diámetro incrementando significativamente la rigidez del portaherramientas.
Pinzas tipo ESX/ER 32 (No incluidas).
Diámetro máximo de amarre Ø20 mm.
Para amarrar la pinza se recomienda compar tambien la llave para tuerca ER32 para portaherramientas CMZ referencia 330.12.0637.
Para amarrar la pinza se recomienda compar tambien la llave CH46 (entrecara de 46 mm) referencia 330.12.001805.
Se recuerda que amarrar la pinza del portaherramientas mientras el portaherramientas está montado en la torreta es muy mala practica porque asi se estropea el carril por el que transita la lengueta del portaherramientas cuando la torreta gira.
