Werkzeughalter angetrieben, axial, ER32 H65 mit Innenkühlung bis 70bar (12.000 rpm)

Werkzeughalter angetrieben, axial, ER32 H65 mit Innenkühlung bis 70bar (12. 000 rpm)

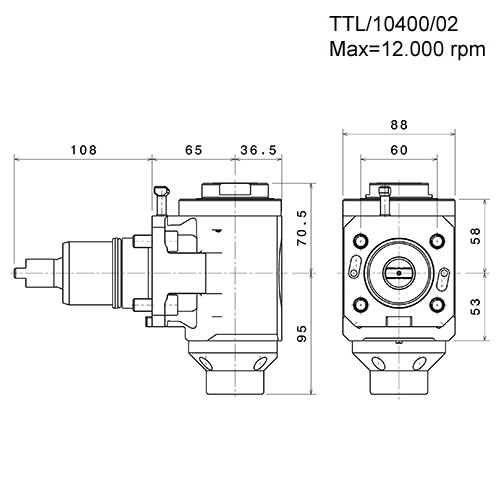

CodeTTL/10400/02

Geeignet für Maschinen

Typ des WerkzeughaltersN-55

Maximale Drehzahl 12.000 rpm.
Innere und externe Kühlmittelzufuhr (70 bar max.)
Die Innenkühlung wird über eine schwimmende Dichtung mit einer Graphitdichtung und Ablauf nach außen realisiert, was jegliche Art von Verunreinigung der Lager vermeidet.
Um die Schmierung zu gewährleisten und damit die Lebensdauer der Lager zu verlängern, muss der Austritt des Kühlmittels durch das Werkzeug während der Rotation des Werkzeughalters immer möglich sein.
Maximaler Kühlmitteldruck 70 bar.
Innenraum perfekt abgedichtet mit PTFE-Rotationsdichtungen und einer Keramikschicht auf der Achse in den Kontaktbereichen. Dies ist von entscheidender Bedeutung, denn es gewährleistet eine wesentlich längere Lebensdauer des Werkzeughalters (Es ist allgemein bekannt, dass das Eindringen von Kühlmittel durch die Dichtung im Allgemeinen der Hauptgrund für die Beschädigung des Werkzeughalters ist).
Die Drehachse des Werkzeughalters ist wärmebehandelt und vergütet (nicht wie bei anderen Herstellern gehärtet).

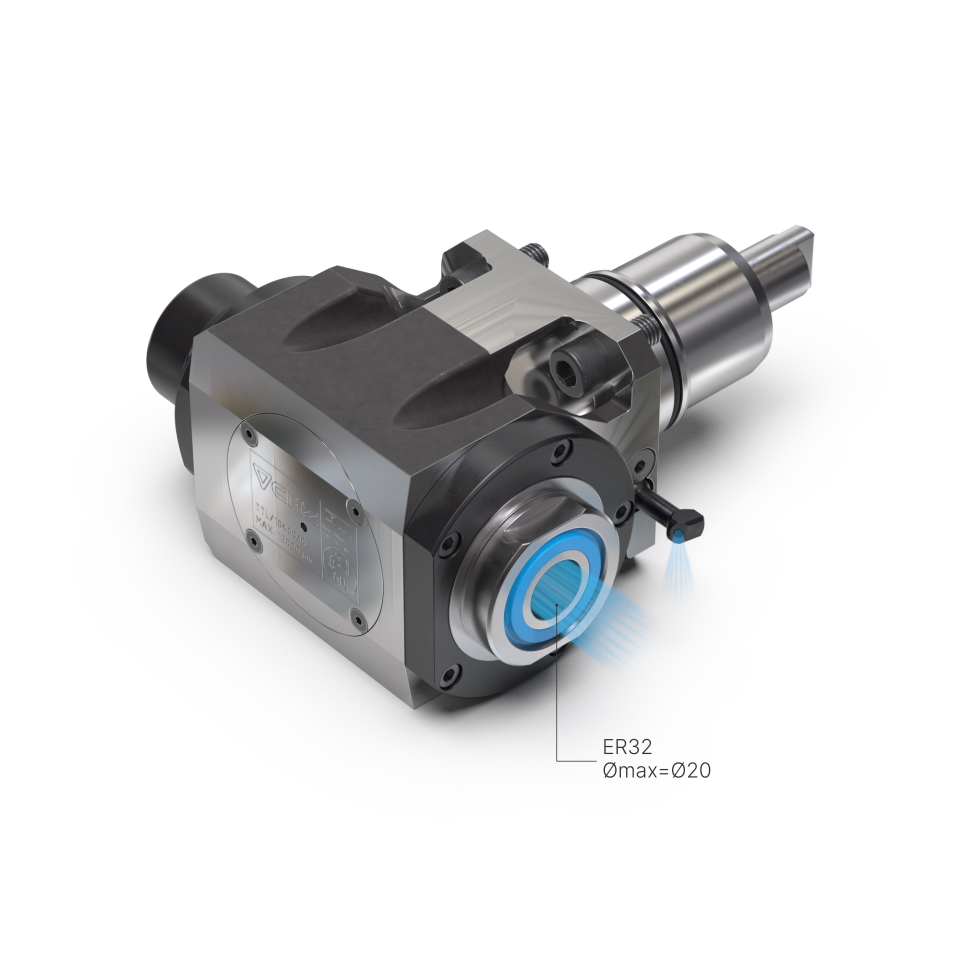

Dieser Werkzeughalter verfügt über ein Spannmuttersystem ER32 Kompakttyp. Durch die Nähe der Spannhülse zum Lager sowie durch den vergrößerten Lagerdurchmesser erhält der Werkzeughalter eine erhebliche höhere Steifigkeit.
Spannzangentyp ESX/ER32 (Spannzangen nicht enthalten).
Maximaler Spanndurchmesser Ø20 mm.
Zur Einspannung der Spannhülse empfiehlt sich der Schlüssel für ER32-Mutter für CMZ-Werkzeughalter - Artikelnummer 330.12.0637
Zur Einspannung der Spannhülse empfiehlt sich der Schlüssel CH46 (Schlüsselsweite 46 mm) - Artikelnummer 330.12.001805.
Bitte sehen Sie davon ab, die Spannhülse anzuziehen, während der Werkzeughalter auf dem Revolver montiert ist, da dies die Führungsschiene der Werkzeughalterantriebsachsen im Revolver beschädigt.
